氣旋篩由于形狀為橫臥狀所以也叫臥式氣流篩或臥式氣流篩,網為圓筒狀，置于機體內，物料通過螺旋輸送系統后，和氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料同時受離心力和旋風推進力，從而近使物料噴射過網，由細料排出口排出，不能過網的物料沿網筒壁從粗料排出口排出。

氣旋篩原理

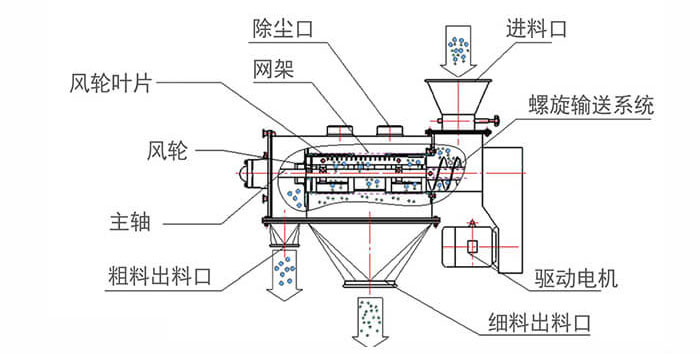

氣旋篩篩網呈圓筒狀，放置于氣流篩機體內，氣流篩擯棄了傳統的重力勢能作業原理，開辟了載流體動能做功的篩理新途徑，所篩分物料通過螺旋輸送系統與氣流混合、物化后進入網筒內，物料再通過網筒內風輪葉片時受到離心力和旋風推進，從而能使物料噴射過網，由細料排出口排出，而不能過網的物料沿網筒壁從粗料排出口排出。它是在密閉狀態下利用高速氣流做載體，使充分擴散的粉料微粒以足夠大的動能向篩網噴射，達到快速分級的目的。

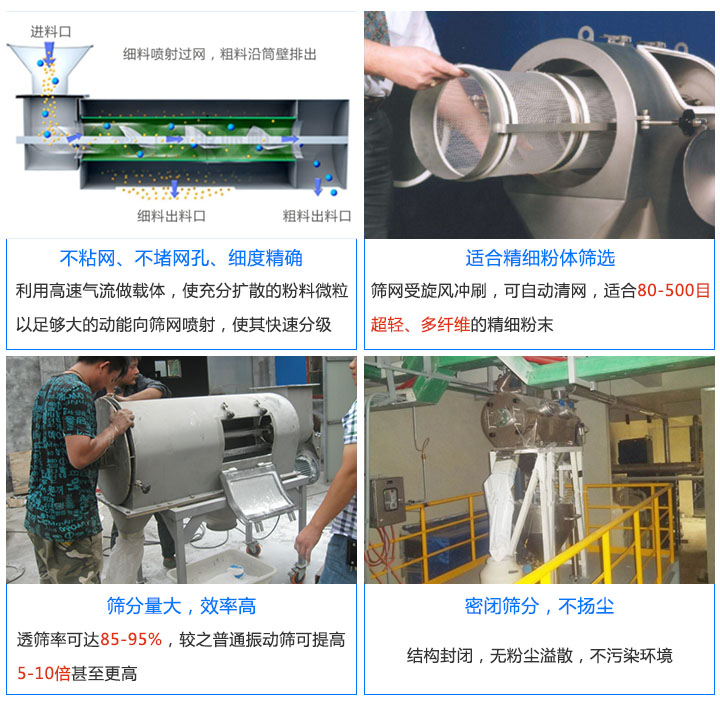

1、使用細度范圍廣，可篩選分級80-500目的粉狀物料（普通振動篩難以篩選分級200目以上的粉狀物料）。

2、篩網受旋風的沖刷，可自動清網，對結塊物料有再破碎功能，篩分效率高，透篩率可達85-95%。

3、產量大，較之普通振動篩可提高5-10倍甚至更高。

4、結構封閉，無粉塵溢散，不污染環境；

5、篩分分級標準，無超徑混級現象，篩余物為0（普通振動篩難以做到）。

6、安裝簡單，操作方便，維護容易。

7、可單機或多機配套使用，長時間連續運作，安全可靠。

型號	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

型號	材質	功率	適用
WQS18-65	Q235A	2.2KW	500目以下篩分
	SUW304
WQS30-100	Q235A	4KW	500目以下篩分
	SUW304
WQS50-130	Q235A	5.5KW	目以下篩分

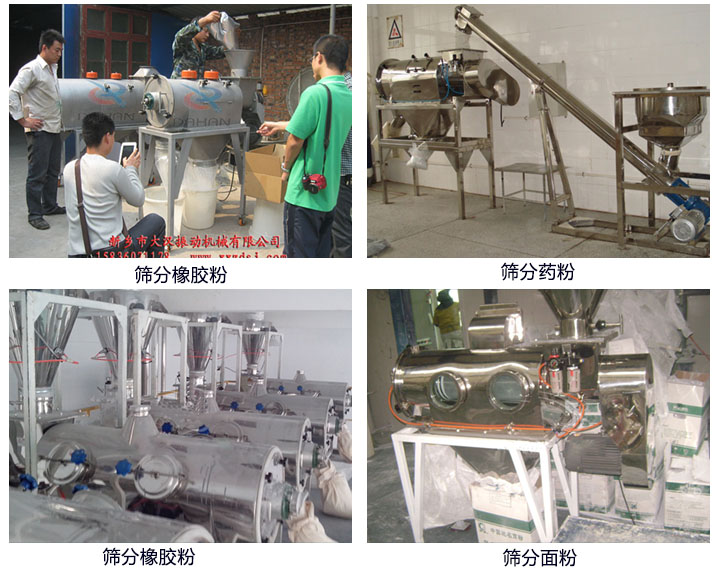

氣旋篩利用微細粉料的質量小、輕，流動性好、易飄浮等特點，通過將粉料充分擴散到氣流中，使粉料以單個微粒依次隨氣流透過篩網，實現對粉料的篩分目的，80-500目范圍內的細粉物料篩分，現已廣泛應用到了化工、醫藥、食品、造紙、冶金、建材、橡膠、機械等行業中對輕鈣粉、活性鈣粉、活性碳粉、淀粉、中藥粉、粉煤灰、鋅粉、石墨粉、石英砂粉、金粉、陶土粉、山楂粉、果疏粉、氫氧化鈣粉、農藥粉、魔芋粉、熒光粉、木粉、面粉、環氧樹脂粉、二氧化錳、硫磺粉、氧化鋁粉、膠木粉、氧化鎂、珍珠巖粉、鐵粉、棉短絨等物料的篩選分級中。

1、設備長途運輸后要將所有緊固螺栓檢查一遍并緊固，當篩機吊裝搬移固定位置后，應注意篩機整體處于水平位置。否則，會影響篩機的正常運轉。

2、對設備基礎無特殊要求，一般放置水泥地面直接使用即可。

3、凈化壓縮空氣與空氣過濾器接頭聯接用耐壓(P=0.1MPa)膠管相連。

4、與其它設備配套的聯接方式采用螺紋膠管、粗布、合成纖維管進行軟聯接，也可與管道直接相聯。

5、開動篩機前應檢查端蓋、觀察孔、各聯接部位有無松動，各聯接口是否密封良好。

6、注意觀察篩選機轉子(流化條)和帶動篩網架轉動(指FSQWZ型)的減速機是否按機身箭頭所標示的規定方向轉動，確保無誤才能運行
